Products

제품소개

초정밀 다이아몬드의

다양한 분야.

초정밀 다이아몬드 공구를 사용하는 산업은 빠르게 변화하며, 새로운 우수한 공구의 지원을 받기를 기대합니다.

예진다이아몬드는 신기술에 지속적으로 연구개발을 지원합니다. 나노급 정밀도가 필요한 초정밀다이아몬드 공구를 사용하여, 우리가 사용하는 다양한 정밀 제품들이 만들어집니다.

엄격한 공차와 표면조도가 필요한 산업의 경우, 공구정밀도는 나노미터(nm)를 요구합니다.

예진다이아몬드는 이러한 요구들을 다양한 산업과의 협업과 끊임없는 기술개발로 대응하고 있습니다.

당사는 매년 끊임없는 설비투자와 연구개발로 파트너社와 협업하고 있습니다.

당사의 제조설비와 계측설비는 최첨단 기술을 적용하고 있습니다. 예진다이아몬드와 다양한 분야를 경험해 보세요.

Product information

Micro Pattern Roll Tools
Pattern Groove Tools / Micro Pattern tools

광학 필름의 발전에 따른 대면적 Roll과 평면 코아의 장시간 가공 패턴 방식의 변화에 따른 고품질 가공용 초정밀 다이아몬드공구를 제작 공급합니다.


예진다이아몬드는 고객사의 다양한 형상의 패턴과 3D 형상 구현을 위해 더 미세하고 더 정밀한 마이크로 패턴 공구를 제작하고 있습니다.

USE

· 도광판 (BLU) V홈 가공
· 도광판 경면 가공(Flycutting Posalux)
· 도광판 사출 금형
· Roll 코아 가공(pattern Mico Groove Toos)
· 프레넬 렌즈 가공

특징

- 진공브레이징에 의한 완벽한 접합 유지
- Micro Pattern 의 일정한 품질 유지
- 정량화 된 인선부 치핑 검사 ‌
- 균일한 공구수명 / 안정적인 가공 성능

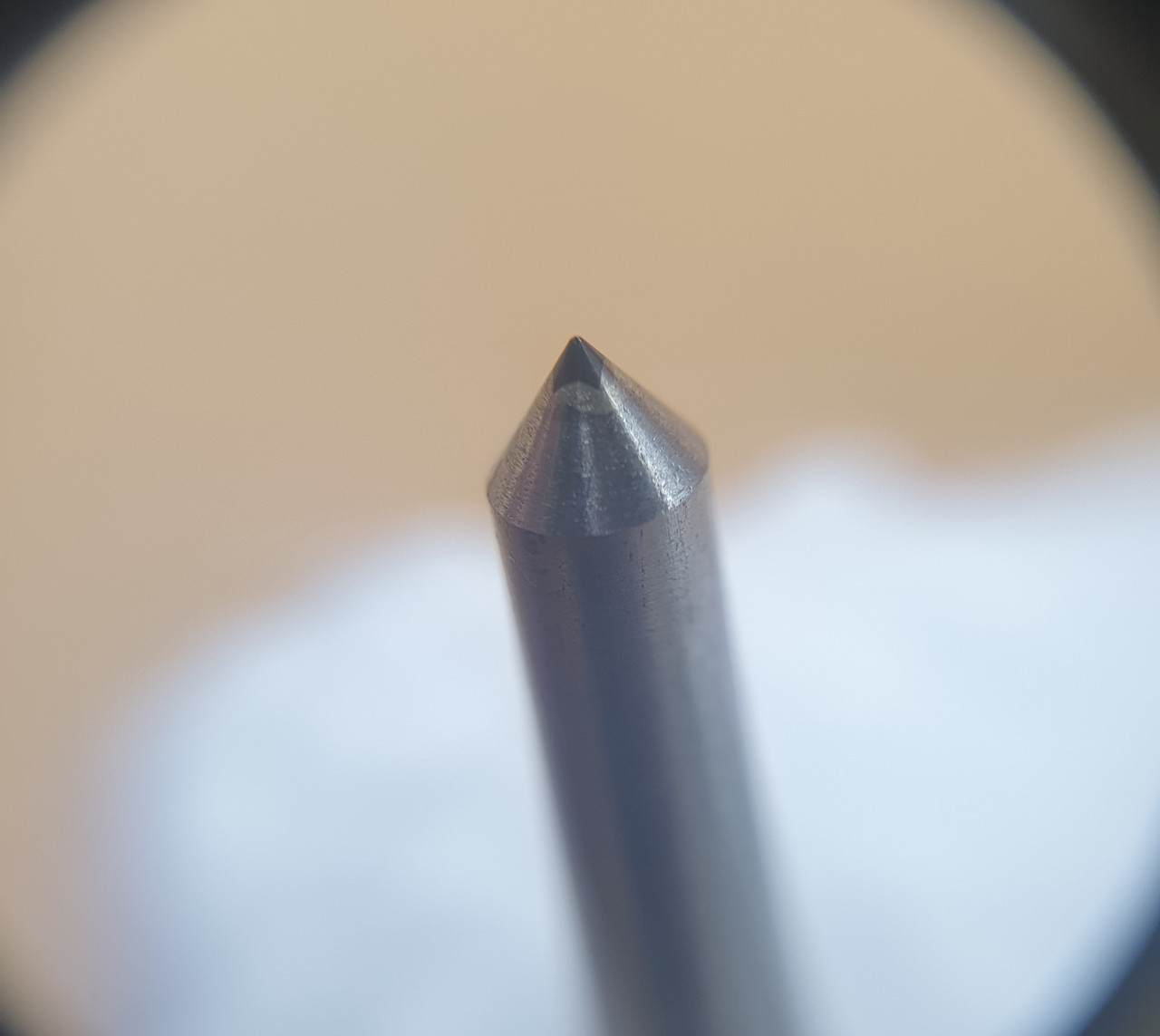

Nano Cone Tools
3D-Cone Tools / 사각Cone tools

예진다이아몬드는 세계 최고의 Cone tool을 생산하고 있습니다.

원형CONE은 Radius(10㎛ ~ 500㎛), Included Angle(40°~160°)범위에서 최고의 원형 형상을 구현 합니다.



3D-Cone Tools 과 사각 Cone tools은 예진다이아와 협의 하세요.

예진다이아몬드는 고객사의 다양한 형상 패턴 구현을 위해 끊임없는 연구활동을 지원합니다.

USE

· Dot Type Pattern(원형) 가공
· Dot Type Pattern(사각) 가공

· 3D Dot Type Pattern 가공

특징

- 국내 최고의 타각수를 보장
- 완벽한 Cone 형상 구현
- 인선부 치핑 검사 (공구현미경 x1000)
- 균일한 공구수명 / 안정적인 가공 성능

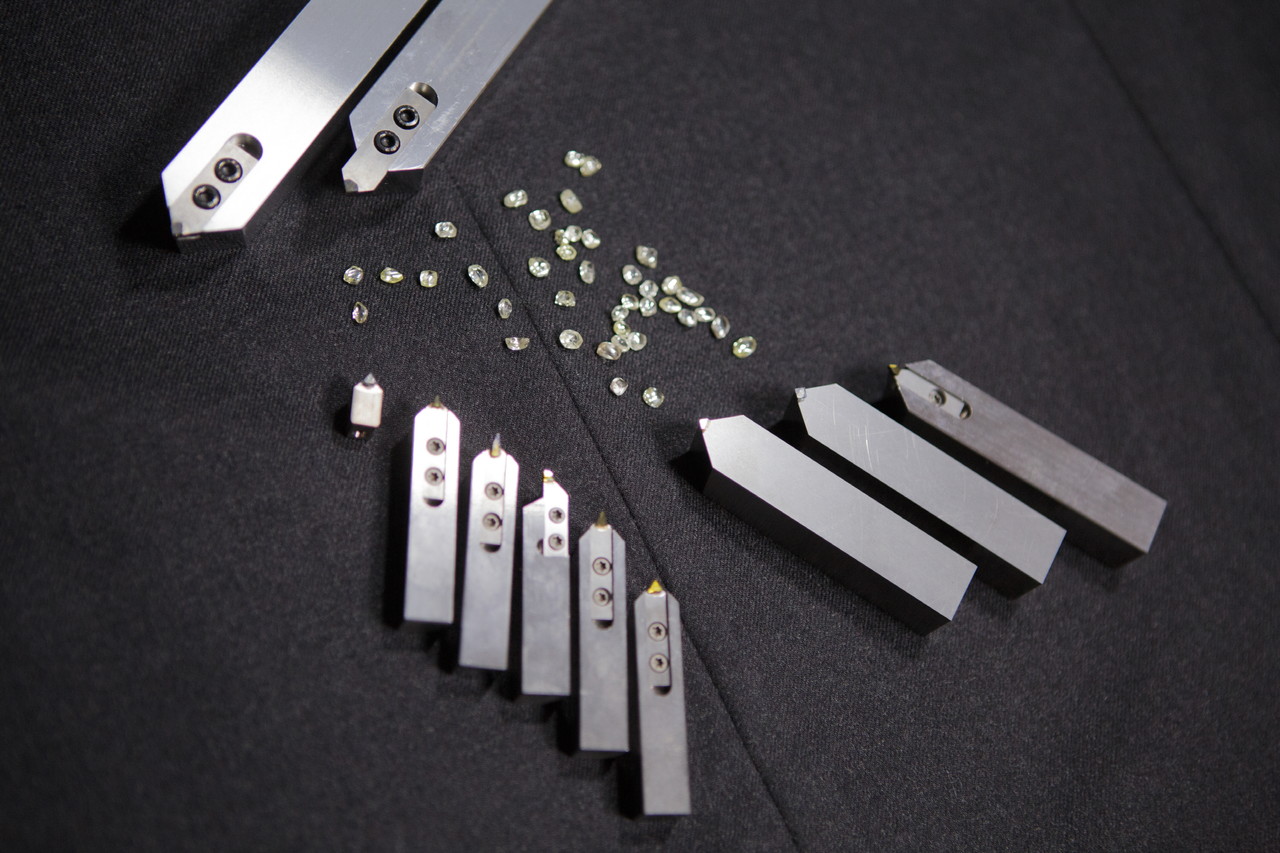

Electro Optics Tools-1

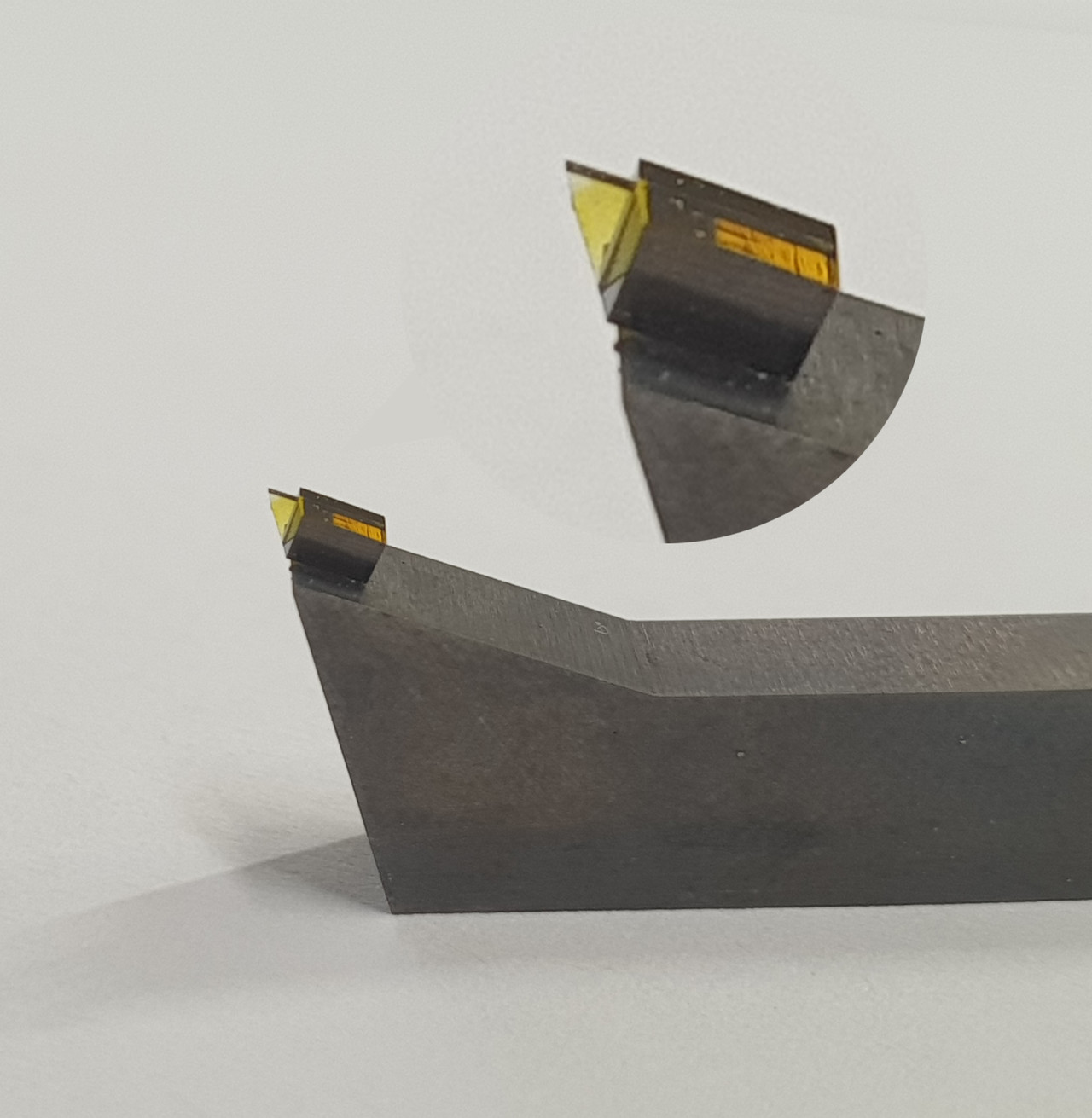

예진다이아몬드는 비철 금속 재료의 밀링, 절단, 터닝등의 공구를 제작하고 있으며, 구리(Cu), 알루미늄(Al), 게르마늄(Ge), 황아연(ZnS), 무산소동(OFC) 등을 가공할 수 있는 초정밀 공구를 제작합니다.

X15000배의 최신 현미경으로 검사하는 예진다이아몬드는 휴대폰 카메라렌즈, 디지털카메라, 적외선 및 레이저 광학, 하드디스크 드라이브등의 초정밀 분야를 선도하고 있습니다.

예진다이아몬드는 Diamond Turning Machine(DTM)의 500㎛ 이하 초정밀 가공의 최상 컨디션을 가질 수 있도록 최고의 품질을 제공합니다.

예진다이아는 설계, 제조 노하우를 풍부하게 축척하고 있어, 고객의 요청하는 다양한 제품을 최고의 품질로 제공합니다.

특징

- 단결정 다이아몬드(천연다이아몬드, SCVD)로 제작함.

- 균일한 공구 수명 / 안정적인 가공 성능

- 황삭 BITE, 정삭 BITE 주문 제작 가능

- 고객 주문 제작 적용 가능 (경사각, Radius, 여유각등)

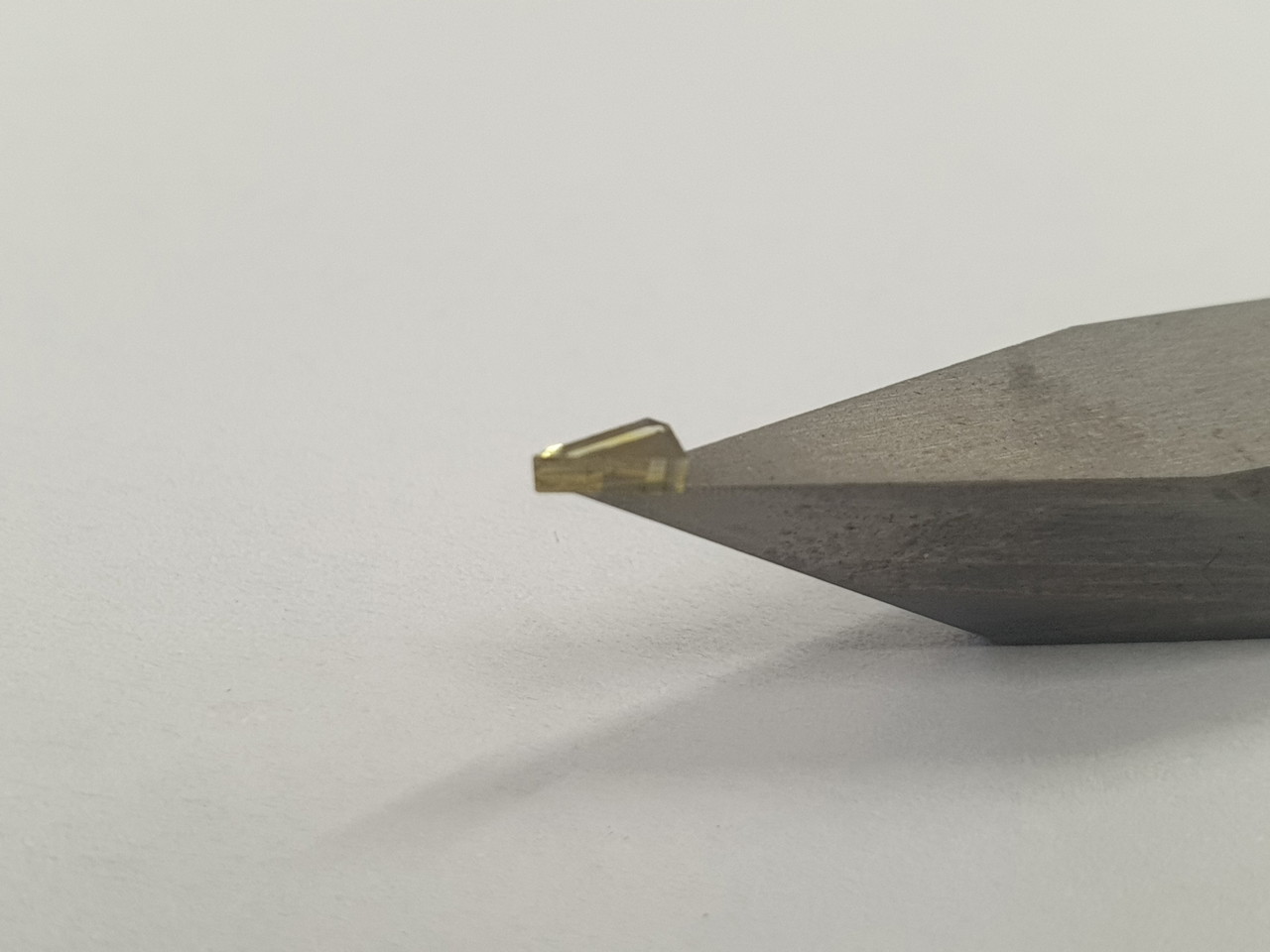

Electro Optics Tools-2
UPC(Ultra Precision Cutting tool) Tools

초정밀 절삭공구(UPC)는  알루미늄(AI), 구리(CU), 무전해 니켈(NiP)과 같은 연성재료 뿐만

아니라 게르마늄(Ge), 규소(Si) , 황화아연(ZnS)과 같은 취성 재료를 가공하는데 사용됩니다.

단결정 다이아몬드 공구는 표면거칠기와 내마모성이 매우 우수합니다.

 예진다이아몬드는 R형상 500㎛이하의 다양한 공구들을 최고의 품질로 고객사에 제공합니다.

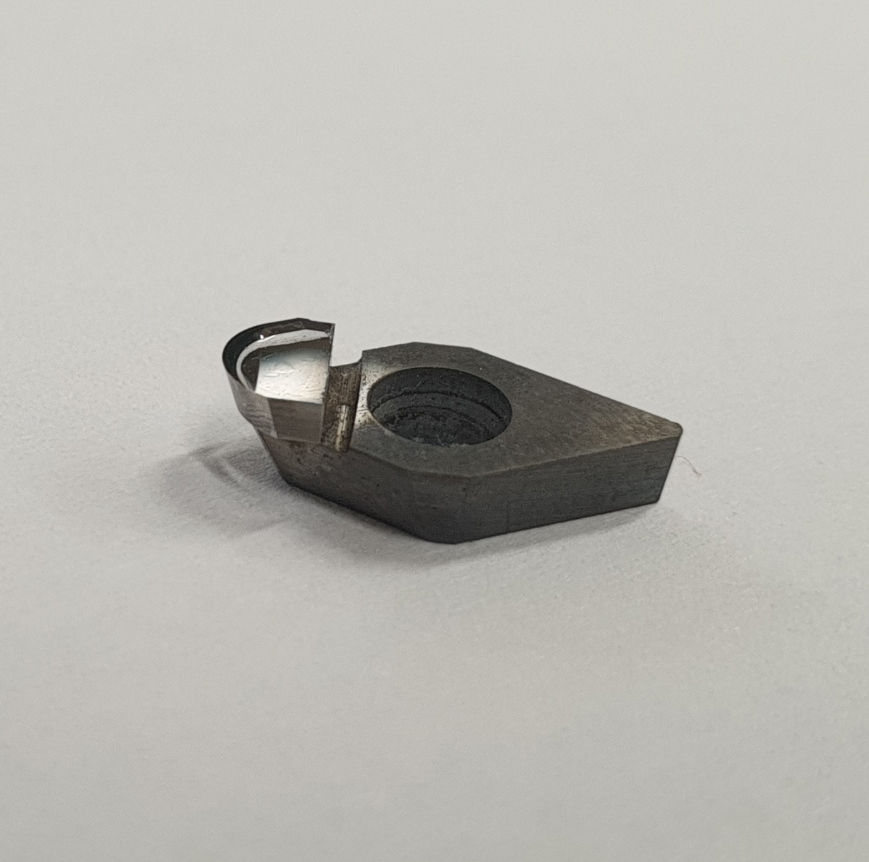

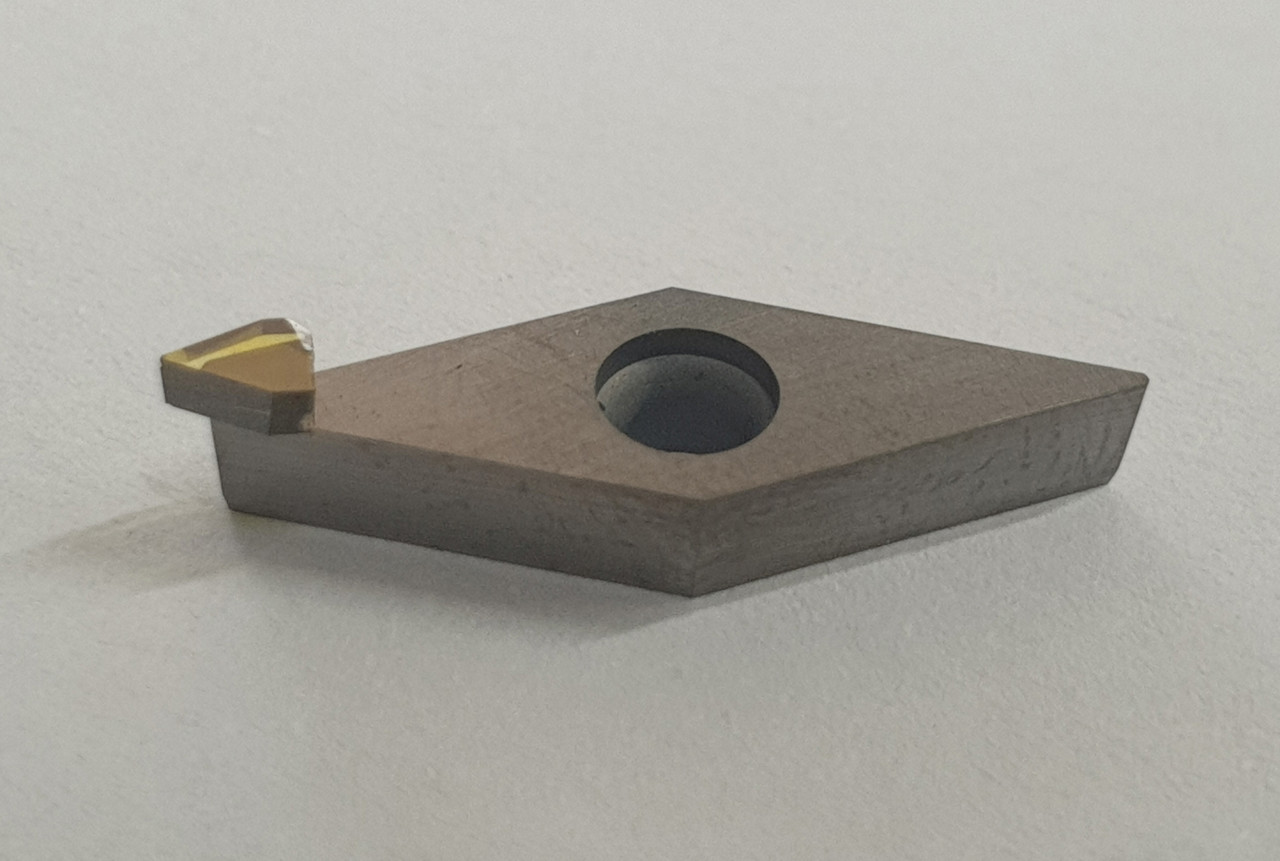

Medical Tools-1

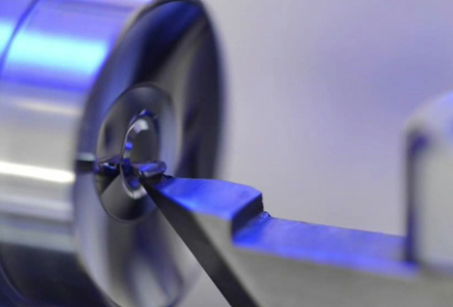

인구고령화로 Contact Lens 및 IOL의 수요가 고 성장하고 있습니다. Contact Lens는 금형의 형상을 초정밀 공구로 가공합니다.

최근에는 고정밀가공과 공구의 수명연장으로 더 많은 제품을 생산하기를 요구 하고 있습니다.

예진다이아몬드의 단결정 다이아몬드 공구는 매우 날카로운 인선부와 다이아몬드 표면조도를 최상으로 제작하여 공구의 장수명과 피삭제의 최상급 표면조도, 고정밀도의  가공을 실현합니다.

저희는 고객의 스페셜 공구(황삭& 정삭 공구, 인서트공구, 솔리드 샹크공구)를 다양하게 제작하고 있습니다.

최근에는  Contact Lens 와 프리즘  안경Lens의  개인 맞춤형 Lens의 요구 증가로 더 다양한 형상의 특별한 공구들을 요구하고 있습니다.
USE

· RPG Lens 가공

· Hydrophobic Lens 가공

· Hydrophilic 가공

· 소프트 렌즈 코어가공

· 절삭 소재 NiP (>10%P), CuNi, Al, Cuzn

Spec.
Option
Diamond
Natural, SCVD
Type
Insert type, Solid type
Clearance Type
Conical, Cylindrical
Top Rake Angle
Conference
Medical Tools-2
USE

· RPG Lens 가공

· Hydrophobic Lens 가공

· Hydrophilic 가공

· 소프트 렌즈 코어가공

· 절삭 소재 NiP (>10%P), CuNi, Al, Cuzn

Special Tools-1

Semiconductor Tools

용도

Semiconductor Probe 가공

Wafer가공

특징

‌- 균일한 공구 수명 / 안정적인 가공 성능

- 고객 주문 제작 적용 가능 (Special 형상과 다양한 각도로 제작가능)

- 다이아몬드 (Natural, SCVD, MONO) 적용
‌Special Tools-2

Diamond Cutting blade

용도

광학필름, 기판 Copper패턴, Color filter. Wafer의 유기박막등

특징

- 얇은 박막의 시료를 최적으로 적출함

- 다양한 인선각과 Blade 폭(50.0㎛) 협의 가능

- 매우 가늘고 날카로운 인선부

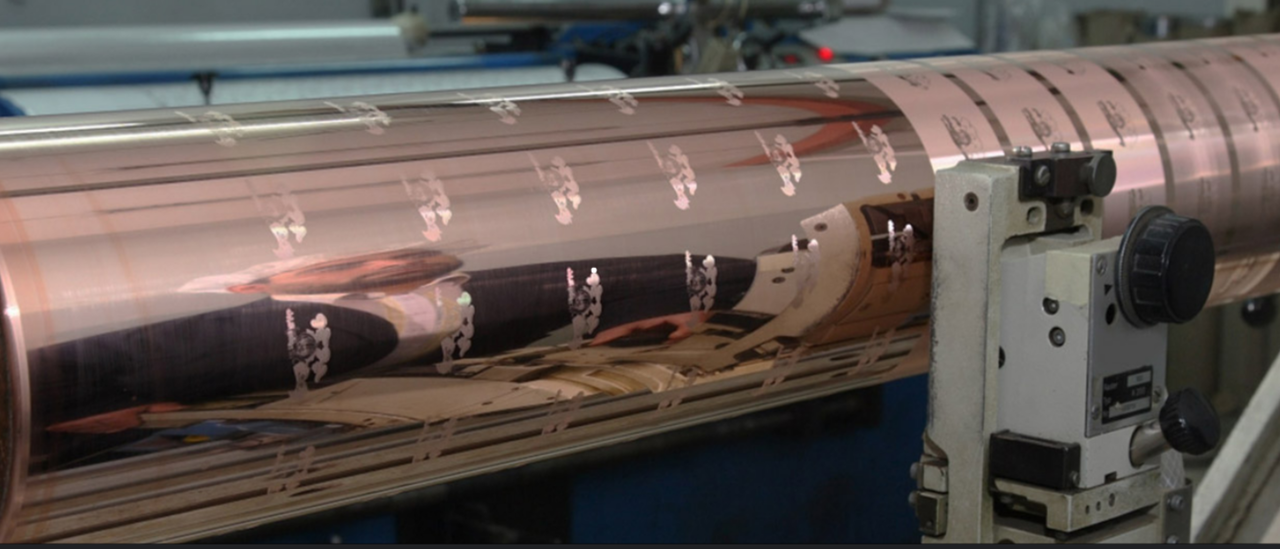

Gravure Tools

Diamond micro engraving of gravure roller mold

조각용 Tool은 작고 섬세한 그림을 정밀하고 정교하게 조각합니다.

조각용 Tool연 연마하는 동안 현미경으로 간섭체크, 절삭날의 표면 조도를 최고 수준 으로

제작하고 있습니다.

Tool Hold는 3D측정기로 엄격하게 품질관리하고 있습니다.

Hell styli는 수명과 내구성이 우수 합니다.
